简介

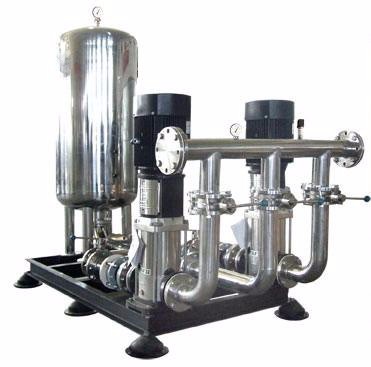

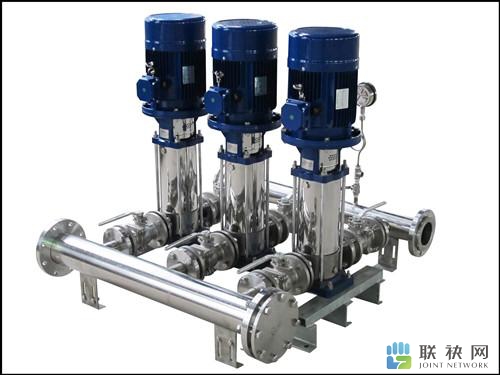

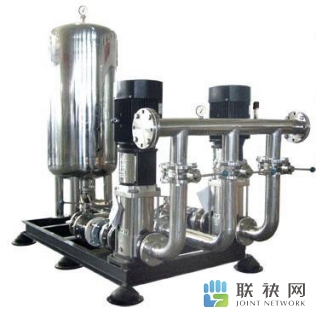

变频恒压供水设备

变频恒压供水设备的优点：

1 管理方便：设备全自动运行，设备具有过载、短路、过流、缺水、自动复位的功能。

2 水压稳定：实时通过传感器检测出口压力，利用变频控制，保证出水压力恒定

3 安装简便：设备成套出厂，体积小，直接与管道进水口和出水口连接即可，施工周期短。

4 投资低：无需建设水池和水箱，不需经常清洗、消毒，节省50%以上的建设费和后期清洁维护费。

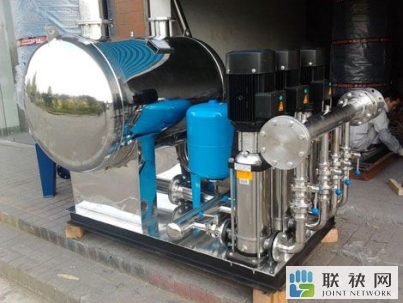

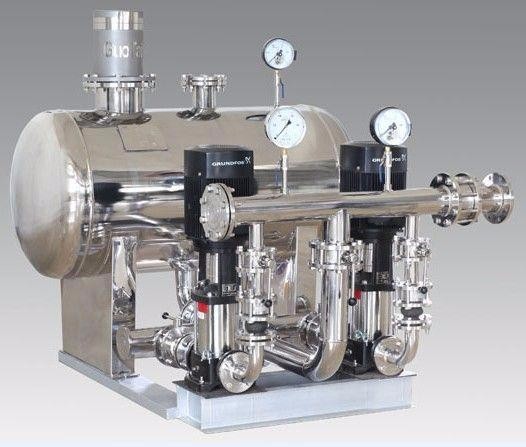

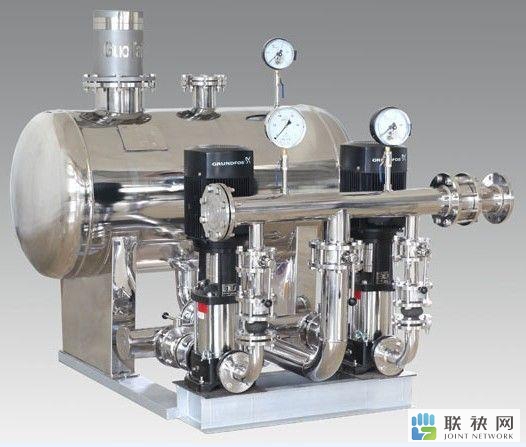

无负压变频供水设备



工作原理

无负压变频供水设备工作原理图

无负压变频供水设备投入使用，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动

七大优势

1、无污染：没有池子和盛水的箱子，从来水全严密封闭形式运行，完全没有二次污染。

2、投资低：无须建设池子和盛水的箱子，不需常常清洗、消毒，节约50百分之百以上的建设费和后期保洁保护费。

3、占地少：无须修筑池子和盛水的箱子，设施占地空间小。腾出的池子位置甚至于可用来做泊车位，增加收益。

4、节能好：充分利用城市管理工作管网压力，差若干，补若干；供水压力满意要求时，设施处于停机状况，供水压力不充足时，设施半自动开始工作。比传统供水设施节能20%~80%。

5、水压牢稳：实时经过传感器检验测定出口压力，利用变频扼制，保障出水压力永恒固定。

6、安装简单方便：设施全套出厂，大小小，直接与管道进水口和出水口连署即可，动工周期短。

7、管理便捷：设施全半自动运行，设施具备转载、短路、过流、缺水、半自动复位。

产品特点

1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

2、高效节能，运行成本低： 可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。

3、智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

4、环保卫生:设备全封闭运行，彻底消除水源二次污染。

5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。

核心技术

核心技术之一：全自动智能叠压调配技术：

全自动智能叠压调配技术除了具备真空抑制器和负压消除器的稳流，予压补偿作用外，还采用独有的工艺设计对管网水进行增压调配，实现100%借用管网压力，实现真正意义上的三重增压叠压，达到节能降耗的目的，同时还具有信息处理功能，将这些数据经实时收集和分析系统运算和处理，发送到相应执行单元。

核心技术之二：全自动智能欠压调配技术：

全自动智能欠压调配系统的作用是在自来水管网压力不足的情况下，可根据管网工况随时通过调配系统（包括压力，水位反馈，流量，压力调节等运行状态）实现设备正常供水，满足管网压力最不利点的用水要求。

核心技术之三：全封闭带压稳流补偿技术：

自然叠压是通过与大气接触来消除负压，而本系统是采用符合饮用水要求的全封闭部件，饮用水不与任何成分的气体接触，严格保证饮用水的卫生安全。其本身是承压设备，保证任何情况下始终带压运行，从根本上杜绝了管网出现负压的可能性。

技术指标

1、供水流量 0—1500 M3/H 扬程.

2、控制电机功率 0.75---1500KW.

3、供水户数 10—10000户.

4、压力控制范围 0.15—1.6MPa.

5、平均节电率 30—60%.

6、控制原理 正弦波PWM或空间矢量SVPWM.

7、运行方式 单泵或多泵自动切换.

8、控制方式 可编程和PID控制.

9、过载能力 150% 60秒.

10、保护功能 软启动、对过压、缺相、变相、欠压、断 路，瞬间停电，短路等均有自诊显示和保护功能.

设备优点

1.高效节能：设备系统能按用户用水所需设定工作压力，系统根据其设定压力自动调节水泵转速和水泵的运行台数，实现从零到最大供水量的无级变速调节，使系统始终工作在最佳节能状态。实现“多用多供，少用少供，不用停机”。比传统供水设备节能20%~80%。

2.水压稳定：实时通过传感器检测出口压力，利用变频控制，保证出水压力恒定。

3.安装简便：设备成套出厂，体积小，直接与水箱出水口和建筑进水口连接即可，施工周期短。

4.全自动运行：系统操作简单，全自动运行，实现软启动软停止，对管网和电网不产生冲击，提高各部件和系统的使用寿命。

5.完善保护功能：如过流、过载、过热、过压、欠压、短路、缺相、缺水、堵转等保护；系统还具有自检、故障判断、故障记忆、故障显示、故障自处理、自启备用泵、切除故障泵运行等功能

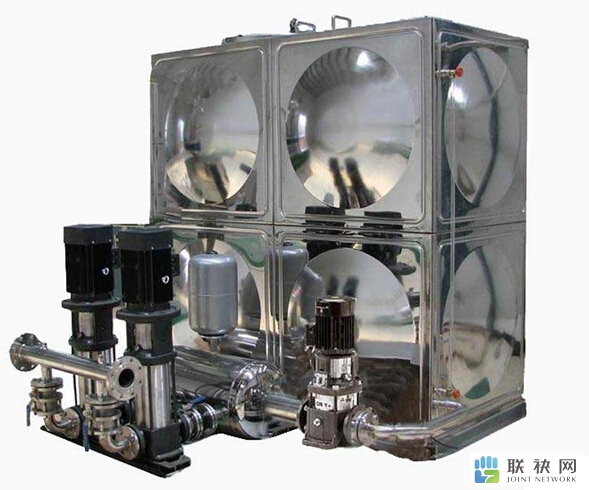

箱式无负压供水设备

产品综述：

恒尔特箱式无负压供水设备，相比传统无负压供水设备储水量大，适用范围广，可以避免用户用水高峰时因市政管网供水不足带来的不便；该设备的供水增压泵组可以在市政管网压力正常时直接从市政管网取水，也可以因市政管网压力过低供水不足时，启动增压装置，设备从水箱取水，弥补了市政管网压力低供水不足的难题。



应用说明：

1、产品性能：环保、节能、高效

恒尔特HETXWFY系列箱式无负压供水设备是集传统增压供水设备与无负压供水设备结合应用于一体的供水设备，是由水箱、增压水泵、稳压装置、增压装置、流量控制装置、智能电控柜、机械控制部分为一体的供水设备。

该设备水箱是密闭的水箱，保证水不会被污染，配有智能化增压装置，保证水泵有不同的水源取水，设备供水出口有稳压装置，可使用户管网的压力稳定，该设备充分利用市政管网的压力叠压，降低水泵扬程降低能耗，用水高峰时通过有水箱水的补充，水箱调节统计范围大，可大大提高了用水的可靠性，设备控制先进，稳定性高，适用范围广，可用于所有需要增压供水的区域。

2、运行原理：

该设备设置一套增压泵组，市政管网的水与水箱的水同时汇流到稳流装置中，当市政管网压力正常时，设备从市政管网取水至用户供水，当市政管网压力变小、供水量不足时，流量控制装置自动控制管网的压力，维持最低的所需压力，最大程度的满足用户用水，同时，水箱出口的增压装置开始工作，将水箱的水压力提升至市政管网相同压力，并将水提升至稳流罐中。水箱的水可以定时循环使用，保证水箱水质的新鲜。

水箱选用尺寸推荐表：

序号	系统流量m3/h	水箱总容积m3	水箱尺寸mm	参考供水户数
1	7m3/h-15m3/h	2.25	1500*1000*1500	10-40
2	15m3/h-21m3/h	4.0	2000*1000*2000	40-75
3	21m3/h-30m3/h	8.0	2000*2000*2000	75-150
4	30m3/h-58m3/h	12.0	3000*2000*2000	150-450
5	58m3/h-80m3/h	18.0	3000*3000*2000	450-700
6	80m3/h-133m3/h	24.0	4000*3000*2000	700-1250
7	133m3/h-154m3/h	36.0	6000*3000*2000	1250-1500
8	154m3/h-195m3/h	48.0	6000*4000*2000	1500-2000
9	195m3/h-235m3/h	56.0	7000*4000*2000	2000-2500
10	235m3/h-275m3/h	64.0	8000*4000*2000	2500-3000
